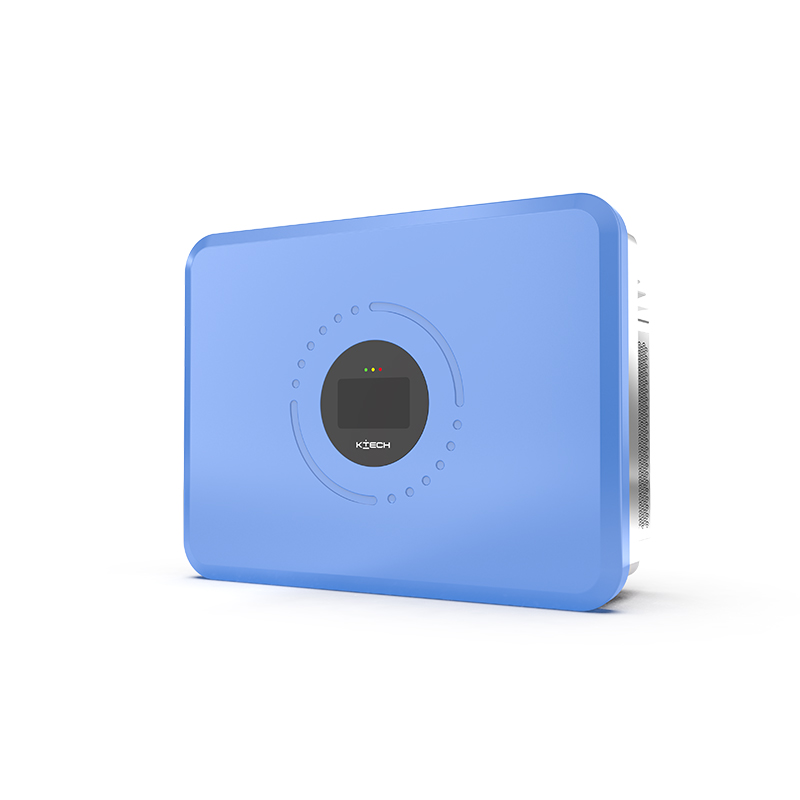

Som kernekontrolenheden i multi-energisystemet,Hybrid inverterIntegrerer grænsefladekredsløbet til fotovoltaisk, batteri og gitter for at realisere den dynamiske effektfordeling og koordinerede drift af de tre. Dets essens er en strøm elektronisk enhed med tovejs energiflow kapacitet. Det integrerer gitterforbundne inverter, strømforsyning og batteriopladnings- og udledningsfunktioner på en enkelt hardwareplatform og optimerer energiudnyttelsesstien baseret på realtidsdataindsamling og algoritme beslutningstagning.
Den grundlæggende arkitektur afHybrid inverterer baseret på multi-port topologiske design. Den fotovoltaiske indgangsport er forbundet til controlleren gennem en konverter, batteriporten er udstyret med en tovejs DC-opladning og afladningskredsløb, og AC-siden inkluderer et dobbelttilstandseffektmodul til gitterforbundet inverter og off-grid inverter. Kernen i kontrolsystemet er at opbygge en samlet effektbalancemodel, med belastningsbehov, fotovoltaisk output og elektricitetsprissignaler som inputvariabler og dynamisk justere energistrømningsretningen for hver port.
Fotovoltaisk kraft leveres fortrinsvis til belastning og batterilagring. Når lyset er tilstrækkeligt, sporer MPPT -algoritmen den maksimale kraftproduktionseffekt, og den overflødige energi opbevares i batteriet eller fodres tilbage til gitteret. Når lyset ikke er tilstrækkeligt, kalder systemet batterilagring til at supplere belastningsgabet. Gitterinteraktionen følger den forudindstillede strategi, køb eller sælger elektricitet i Peak og Valley Electricity Price Periods og er helt frakoblet fra det offentlige net i off-grid-tilstand. Kontrollogikken skal håndtere kraften på millisekund.
De Hybrid inverterBehov for at sikre, at den fotovoltaiske indgangsspændingsområde dækker 150-850V under komplekse arbejdsvilkår for at tilpasse sig forskellige strengkonfigurationer, og batterikompatibiliteten understøtter lithiumbatterier, bly-syre og andre kemiske systemer. Udgangsspændingen harmonisk forvrængning styres inden for 3% i off-grid-tilstand for at sikre driften af følsomt udstyr. Derudover kan brugen af en kombination af smarte fans og køleplade reducere virkningen af termisk styringsdesign på langvarig pålidelighed og udvide kondensatorens og halvlederkomponenters levetid.
